SBM Jose Ignacio

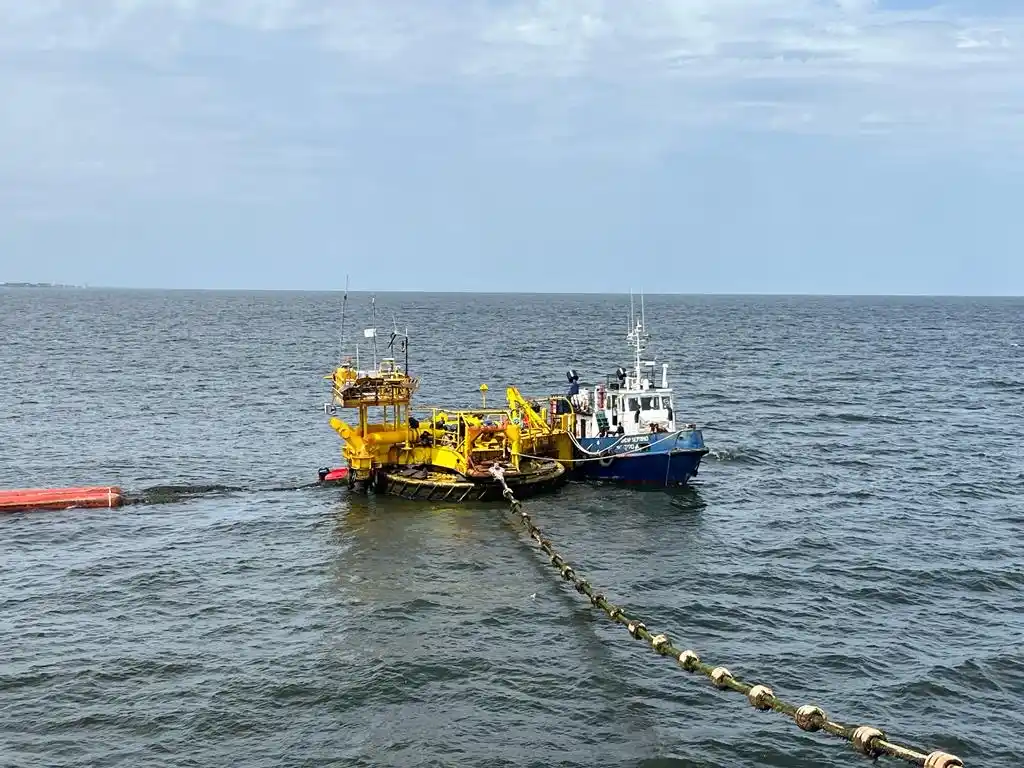

Sistema de boya de amarre de un solo punto, configuración
CALM (Catenary Anchor Leg Mooring).
La boya es cilíndrica de 13 m de diámetro, que permite al
buque amarrado girar libremente 360°. La posición de la boya es Latitud: 34°
53’ 5” S y Longitud: 054° 42’ 7” O, distante 2 NM de la costa. La profundidad en
la SBM es de 19 m. El calado máximo con marea baja es de 16,84 m, en marea
normal es de 17 m. El fondo marino es de arcilla y arena sin obstáculos,
excepto la cañería de mar de 1,1 m de diámetro.
Existe una posición de fondeo para el buque a operar:
Latitud: 34° 59’ S – Longitud: 054° 46’ O.
Amarre del buque: El buque se amarra a la boya mediante una estacha de nylon de 18” de diámetro, 144 mm de perímetro y 65 m de longitud, rematada en cadena de 76 mm de 9 m de longitud. Esta estacha de amarre tiene un cabo mensajero de polipropileno de 100 m de longitud y 80 mm de diámetro.
Mangueras de conexión: Desde la boya se conectan al buque 2 mangueras flotantes: línea N° 1 con 23 mangueras de aproximadamente 10,67 m cada una (245 m en total) y línea N° 2 con 24 mangueras (256 m en total).
Comunicación en canal 16 con Control Punta del Este y en
canal 7 USA durante la operación con la terminal ANCAP y los remolcadores.
Uso obligatorio de un remolcador para la maniobra.

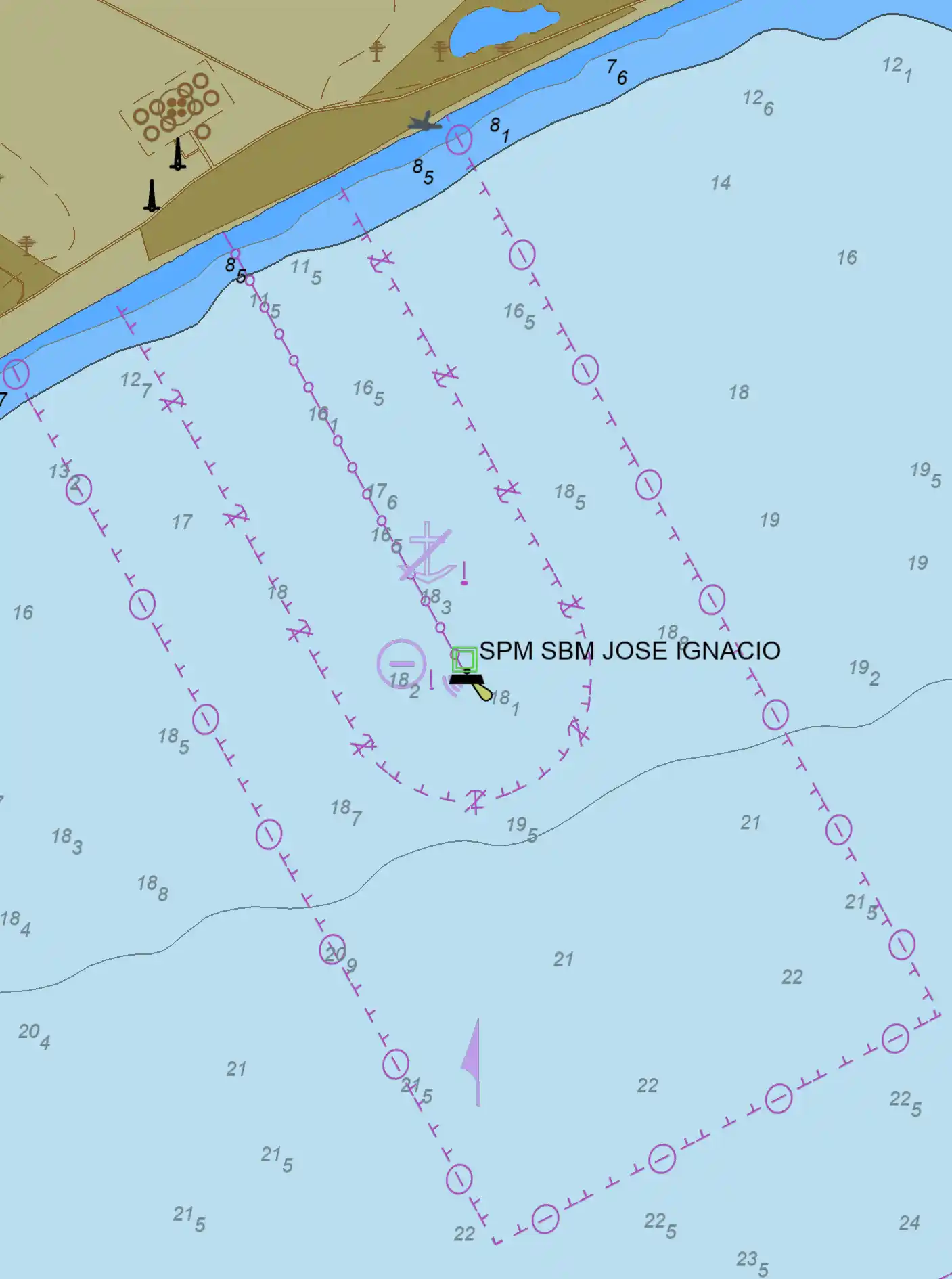

Carta ENC: UY500021
Altura de marea: NAO: 0.97 m, NBO: 0.87 m.
